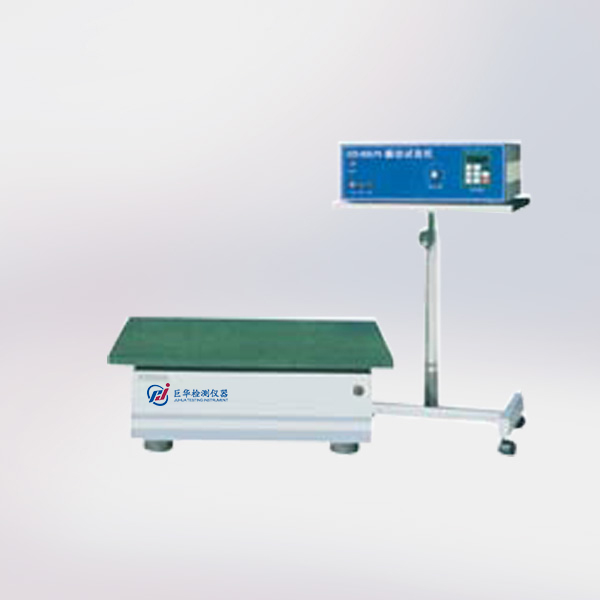

电磁式扫频振动试验机

型号：JH-ZD-D
一、产品特点
电动振动实验系统,广泛适用于国防,航空,航天,通讯,电子,汽车摩托车,家电等行业,该类型设备适用发现早期故障,模拟实际工况考核和结构强度试验,本系列产品应用范围广泛,适用面宽,试验效果显著,可靠.

二、基本结构
调频、调幅、扫频糸列振动试验机采用分体式结构，由振动台面、台体、控制台及支架四部分组成，该振动台不同于普通的机械式振动台，它具有使用简单、体积小、重量轻、超静音工作，故安装时无需特别坚固的基础工程，增加抗干扰电路后增加了强电磁对弱电的控制电路的干扰，使振动机工作性能更加可靠、稳定。

三、详细技术参数:
⑴ 最大试验负载（Kg）: 100Kg
⑵ 频率范围： (0.01Hz): 2~200 Hz/400 Hz/500 Hz/1000 Hz/3000 Hz
⑶ 扫频范围： (0.01Hz): 2~200 Hz/400 Hz/500 Hz/1000 Hz/3000 Hz
⑷ 振幅（可调范围mmp-p）:0~5mm
⑸ 最大加速度：20g
⑹ 振动方向：垂直
⑺ 振动波形：正弦波
⑻ 可程式：(0.01Hz): 2~200 Hz/400 Hz/500 Hz/1000 Hz/3000 Hz
⑼ 倍频:(0.01Hz):2~200 Hz/400 Hz/500 Hz/1000 Hz/3000 Hz(可由下到上15种程式倍频,亦可由下到上再下15种程式倍频
⑽ 振动机功率（KW）：2.2
⑾ 振动台面尺寸L×H×W(cm): 50×1×50(扩展至100X120cm)
⑿ 台体尺寸L×H×W(cm): 50×20×50
⒀ 电源电压(V): AC220V/50HZ/±10%
⒁ 最大电流(A): 5
⒂ 时间控制：可程式、调频、扫频、倍频、皆能满足各标准时间设置

四、设备精度:
⑴ 振动频率示值误差±0.1 HZ
⑵ 振动台面加速度波形失真度≤20%.
⑶ 振动台面位移幅值均匀度＜15%.
⑷ 振动台面横向比＜20%
